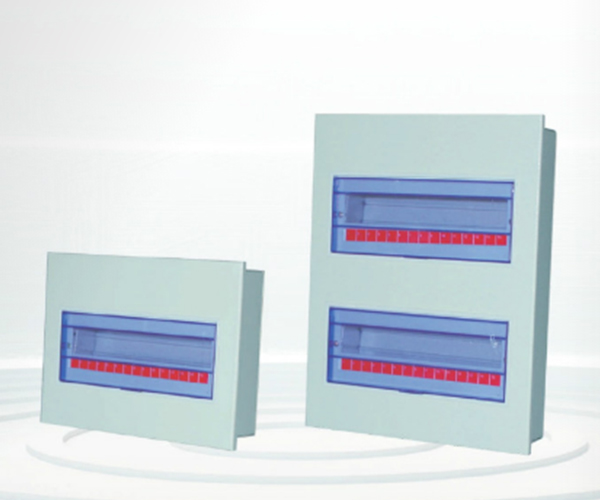

PZ30 照明配電箱

概述

PZ30照明配電箱适用于频率50HZ，额定電压500V及以下， 负荷電流不大于100A的单相及三相電路中，作动力及照明、電动机控制、对電路进行过载、漏電及短路保护。该箱设计合理、體积小，外形美观，使用安全可靠，可广泛应用于工厂、大厦、住宅、商场等场所。

该产品符合GB7251.3《低压成套开关设备和控制设备、第三部分：对非专业人员可进入场地的低压成套开关设备和控制设备一配電板的特殊要求》。

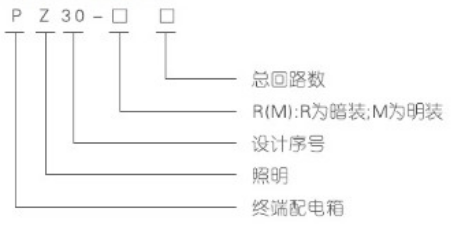

产品型号及含义





使用条件

海拔高度不超过2000m；

周围空气温度不超过40C。不低于- 25C；

+20C时空气相对温度月平均不大于90%；

无剧烈振动和冲击的场所；

无爆炸危险场所，且介质中无足以腐蚀金属和破坏绝缘的气體及导電尘埃。

产品结构

PZ30照明配電箱采用1.0mm厚优质钢板。外壳经高压静電喷涂处理。配以塑料透明面盖，外形美观大方、壳體上下侧均冲有敲落孔，用户进出線方便。

横块化结构的工厂标准组合系统；

各款箱體设计新颖美观、集标准化、系列化于一身；

照明箱单相三相可以通用;单极、多极、漏電可任意组合；

额定電流≤100A,外壳防护等级达到IP3X；

超薄型结构适用于轻质结构墙的暗装及墙面悬挂安装；

安全可靠的单相、三相梳状母排连接.更有母排绝缘保护套使之安全性能更高，热稳定性更好。

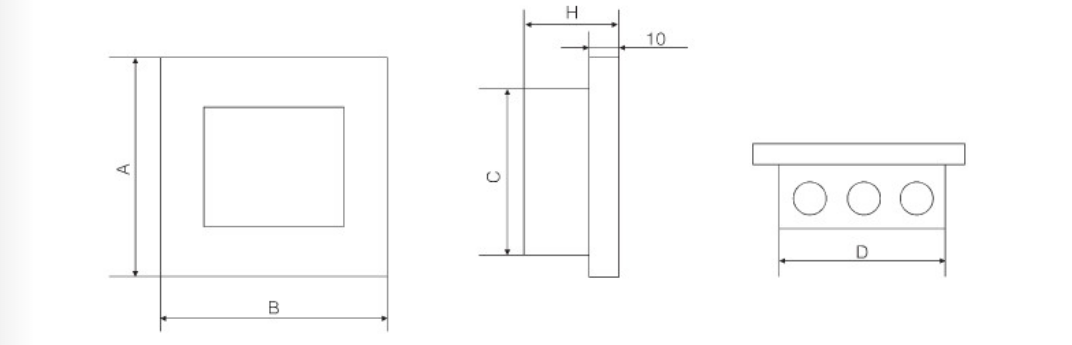

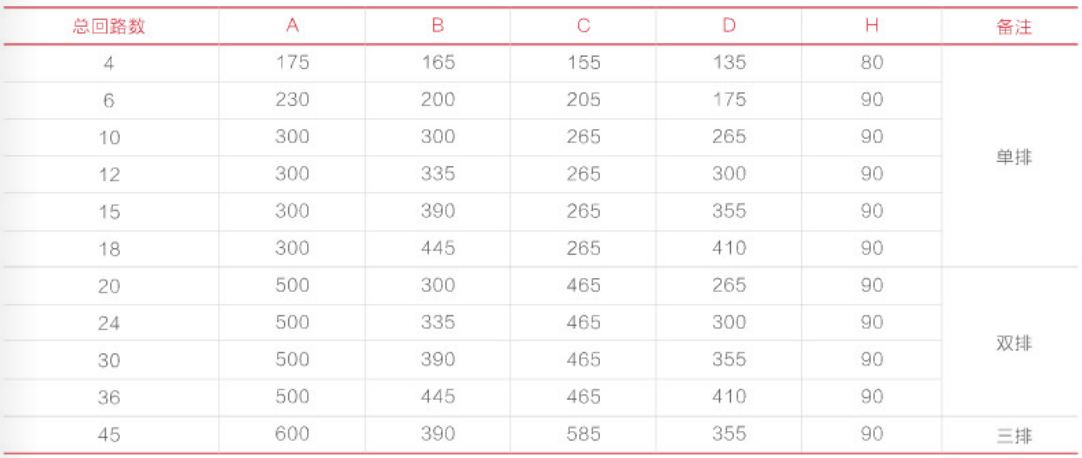

产品外形及安装尺寸
